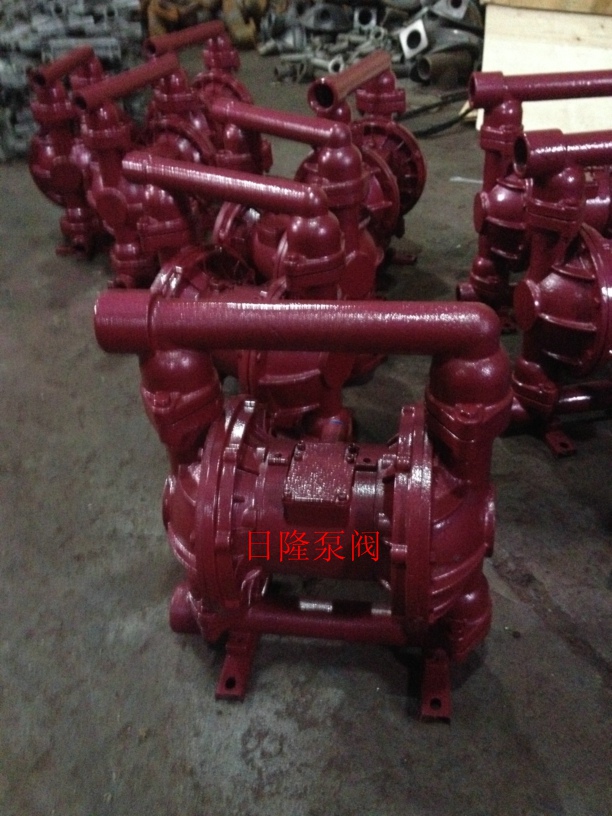

QBY型鑄鐵氣動隔膜泵的產品概述：
氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1.不需灌引水．吸程高達5m．揚程達50m．出口壓力≥5bar。
2.流動寬敞，通過性能好．允許通過最大顆粒直徑達10mm。抽送泥漿、雜質日寸，對泵磨損甚微；
3.揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7 bar之間)：
4.該泵無旋轉部件，沒有軸封，隔膜泵等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5.不必用電．在易燃、易爆場所使用安全可靠；
6.可以浸沒在介質中工作；
7.使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8.結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
9.可輸送較粘的液體(粘度在1萬厘泊以下)；
10.本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵最大特點。
QBY型鑄鐵氣動隔膜泵的工作原理：
氣動隔膜泵壓縮空氣為動力。是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
1.QBK型氣動隔膜泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
2.不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
3.可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
4.對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送
5.流量可調節，可以在物料出口處加裝節流閥來調節流量。
6.具有自吸的功能。
7.可以空運行，而不會有危險。
8.可以潛水工作。
9.可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
10.沒有復雜的控制系統，沒有電纜、保險絲等。
11.體積小、重量輕，便于移動。
12.無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
13.泵始終能保持高效，不會因?yàn)槟p而降低。
14.百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
15.沒有動密封，維修簡便避免了泄漏。工作時無死點。
QBY型鑄鐵氣動隔膜泵性能參數：
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
出口
壓力
(㎏f/cm2)
|
吸程 (m)
|
最大允許
顆粒直徑
(mm)
|
最大供
氣壓力
(㎏f/cm2)
|
最大空氣
消耗量
(m3/min)
|
材 料
|
|
鋁 ZL104
|
不銹鋼
1Cr18 Ni9Ti
|
鑄鐵 HT200
|
增強
聚丙烯
|
過濾部
分襯氟
|
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
/
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
/
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
★
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
★
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
★
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
★
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
/
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
/
|
|
